本次ETC门架和监控龙门架是二广高速后期增补项目。项目位为清远段,为三车道监控龙门架,跨度最终为17.83米,横梁底部至地面为净空6米

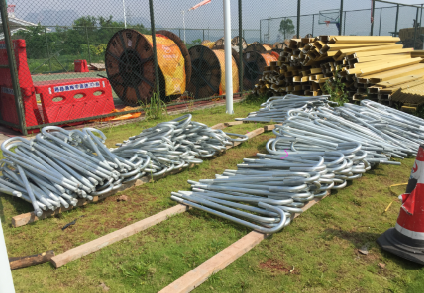

这是先按图ETC门架的最终深化图纸,生产的龙门架地笼预埋件,ETC门架地笼螺杆为M36*1950mm,牙长为:180mm,监控龙门架定位法兰为:650*1950*10mm,左侧两侧立柱基础所需的地笼规格一样,全部为热镀锌处理。定位平均锌层厚度为:85um,丝牙部份为45um。螺母为国标通用型。本次按设计要求,为一根螺杆上配3只螺母,一只厚度为20mm的垫片。

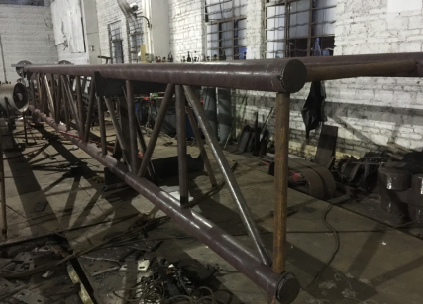

以上是三车道ETC门架横梁在车产生产的实际情况,注意横梁在拼接地务秘保证以中心线为准的预拱度,当门架全部安装完成后,横梁要水平,一般根据经验,预拱度的上拱距离约100mm.

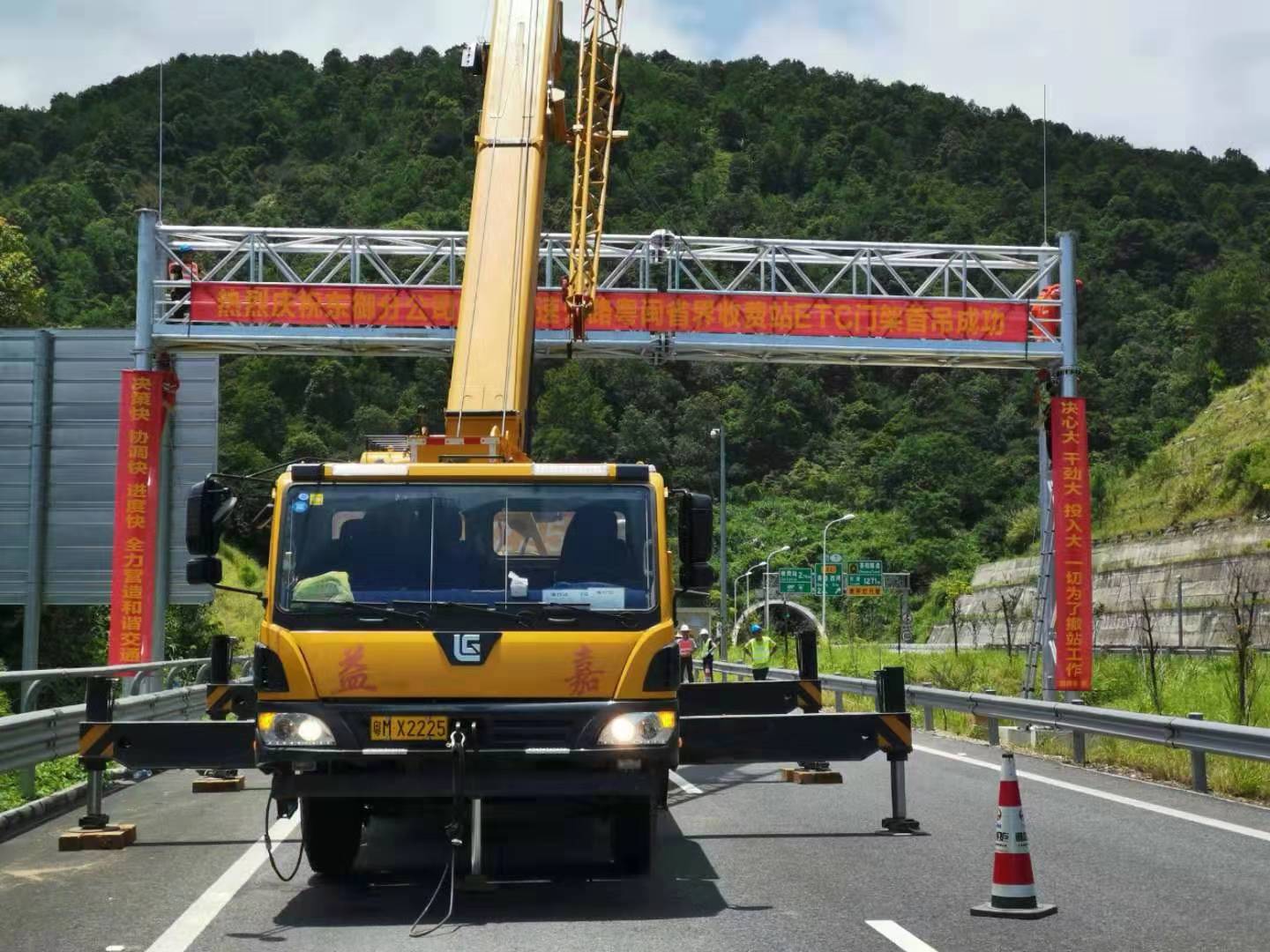

安装监控龙门架时一般安装工人为6人,一台25T吊车,完成后务必对各连接部件进行深度检查,以防漏装、松动,特别是严格按照,1栓(螺栓),2母(螺母),1平(平垫),1弹(弹垫),否则在很大的安全风险,所以安装工人需特上岗证、电工证、登高证等。
