前端点监控杆杆件天网监控杆治安监控杆视频监控杆监控立杆广东监控立杆电子警察立杆设计说明
1、监控杆设计依据: 《钢结构设计规范》GB50017-2003 《建筑结构荷载规范》GB50009-2012 《建筑抗震设计规范》GB50011-2010 《冷弯薄壁型钢结构技术规范》GB50018-2002 《混凝土结构设计规范》GB50010-2010 《户外广告设施钢结构技术规程CECS148:2003 《建筑地基基础设计规范》GB50007-2011 《钢结构高强度螺栓连接技术规程》JGJ 82-2011 《建筑抗震设计规范》GB50011-2010 。
2、视频监控杆设计参数: 监控立杆基本风压:0.8Kpa;地面粗糙度:A类;离地高度为<10米;抗震设防烈度为8度,设计基本地震加速度为0.20g,设计地震 分组为第一组。
3、监控杆材料: A) 本工程主材:主材辅材采用Q235B,化学成分及力学性能除应符合《碳素结构钢》GB700-2006及《低合金结构钢》GB1591规定 的要求;并应具有钢厂出具的质量证明书或检验报告对承重结构的钢材应具有抗拉强度,伸长率,屈服强度(或屈服点)和 硫,磷含量的合格保证;对焊接结构应具有碳含量的合格保证。焊接承重结构以及重要的非焊接承重结构采用的钢材应具有 冷 弯试验的合格保证。 a)钢材的抗拉强度实测值与屈服强度实测值的比值应不小于1.2; b)钢材应有明显的屈服台阶,伸长率应大于20%; c)钢材应具有良好的可焊性和合格的冲击韧性; B) 本工程焊接材料:焊缝金属宜与基本金属相适应,当不同强度的钢材连接时,可采用与低强度钢材相适应的焊接,材料Q235 钢的手工焊采用E43XX系列焊条,Q345钢的手工焊条采用E50XX系列焊条,其技术条件应符合《碳钢焊条》(GB5117-95)的规定; 自动焊或半自动焊的焊丝和焊剂应与主体金属强度相应,焊丝与焊剂应符合《气体保护电弧焊用碳钢、低合金钢焊丝》 GB/T8110-2008、《埋弧焊用碳钢焊丝和焊剂》(GB/T5293-99)的规定。 C) 本工程普通螺栓:C级螺栓、螺帽和垫圈,采用Q235钢。 D) 本工程高强螺栓采用10.9级摩擦型高强螺栓,其连接副形式与尺寸等应符合《钢结构用扭剪型高强度螺栓连接副》 GB/T3632-2008的规定,电子警察立杆技术条件符合《钢结构用扭剪型高强度螺栓连接副技术条件》GB/T3633-1995的规定。 E) 广东监控立杆钢材、连接材料、焊条、焊丝、焊剂及螺栓、涂料底漆、面漆均应附有质量证明书。

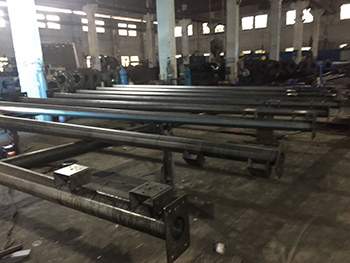

4、天网监控杆制造、运输要求: A) 治安监控杆施工中应遵守下列规范 《钢结构工程施工质量验收规范》GB50205-2001 《冷弯薄壁型钢结构技术规范》GB50018-2002 《混凝土结构工程施工质量验收规范》GB50204-2002 《钢结构焊接规范》GB50661-2011 《钢结构工程施工质量验收规范》GB50205-2001; 《建筑地基基础工程施工质量验收规范》GB50202-2002 焊缝连接: B) 所有坡口焊缝和板材对接接头均要求等强焊接,焊透全截面,并用引弧板施焊,并应符合《建筑钢结构焊接规程》的有关规 定执行。引弧板割去处应予打磨平整。在对接焊缝的拼接处,当焊件的厚度在一侧相差4mm以上时,应在厚度方向做一侧或 两侧做成坡度不大于1:2.5的斜角。焊接质量检验等级:所有工厂对接焊缝以及坡口焊缝按照(GB50205-2001)中的二级检 验,其它焊缝按三级检验。 C)螺栓连接: 高强螺栓连接处的构件接触面必须干净、无油污、平整无毛刺,并且不得涂刷油漆。摩擦面采用喷砂处理,抗滑 移系数不得小于0.45。高强螺栓的施工、验收须符合《钢结构高强螺栓连接的设计、施工及验收规程》(JGJ82-91)、焊接过 程中应进行预热,预热温度控制在100-150摄氏度,引弧应在焊接处,并禁止在焊道以外的母材上打火引弧。在坡口内起弧 的局部面应熔焊一次,不得留下弧坑。预热区及保温时间应符合现行规范要求。所有角钢、H型钢、方钢构件在节点处沿接 触面满焊,焊缝高度除图中注明外均为:工厂焊6mm,现场焊5mm,且不大于较薄构件厚度焊缝除注明外均为角焊缝。所有方 管构件在节点处沿接触面满焊,焊缝高度除图中注明外均为:现场焊5mm,且不大于较薄构件厚度焊缝除注明外均为角焊缝。 D) 所有节点零件以现场放样为准。 E)钢结构构件加工前须仔细校核尺寸,无误后方可加工、安装。 F)构件在运输吊装时,应采取加固措施防止变形和损坏。 G)钢结构安装完成受力后,不得在主要受力构件上施焊。 H)防腐镀锌:构件除基础骨架及埋在混凝土内的构件外,均应采用热锌防腐处理,其锌层厚度不小于86微米。连接螺栓,螺母及 垫圈均要求热镀锌。
5、维护: 1) 监控杆建成后应建立维护技术档案,并设专人定期对其观测和维护。 2)每经六度以上地震或八级以上大风后,应对塔身轴线、基础及所有节点作全面观测和检查, 并拧紧松动的螺栓作好准确记录。
6、天网监控杆其它要求: 地基基础施工应按下列规范的有关规定执行: 《建筑地基基础工程施工质量验收规范》GB50202-2002 《混凝土结构工程施工质量验收规范》GB50204-2011。
7.视频监控杆防雷设计: 雷电具有极大的破坏性,其电压高达数百万伏,瞬间电流可高达数十万安培。雷击所造成的破坏性后 果体现于下列三种层次:①设备损坏,人员伤亡;②设备或元器件寿命降低;③传输或储存的信号、 数据(模拟或数字)受到干扰或丢失,甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。 安防监控系统因受到雷击引起设备损坏,自动化监控失灵的事件也常有发生。前端摄像机设计均 为室外安装方式,对于雷雨多发地区必须设计安装防雷电系统。 前端摄像机主要分为两类: (1)前端设备直击雷的防护 每个摄像机均安装在比较高的立杆之上,所以设备的直击雷防护必不可少。 具体措施: 在每根立杆顶端加装避雷针一根,根据滚球法计算,避雷针的有效保护范围在三十度夹角内,所 以避雷针的高度,必须按照设备的安装位置计算。 前端设备感应雷(包括过电压)的防护 为保障前端设备的长时间正常工作,应为各种信号安装匹配的浪涌保护器,并做标准的接地。 (2)前端设备的接地 防雷器的接地非常重要,如果接地没有做好,防雷器起不了保护自己的作用,所以一个良好的接地是相当 重要的.要求接地电阻应做到4欧姆以下. 根据描述现场情况。前端设备接地具体措施: 摄像机均安装在立杆上,如现场土壤情况较好(石沙等不 导电物质较少)的情况下,可以利用立杆直接接地,地坑尺寸在2000×1000×600mm,底部细土或潮湿的 土壤比例达到85%,其内填筑细土,再垂直埋入一根1500mm×12mm的钢筋,浇注混凝土,到达地表时, 嵌入固定螺栓(按照立杆基座尺寸固定),其中一根螺栓可与钢筋焊接,作为接地极使用。等混凝土 完全稳定后,在其周围回填细土并保证一定的潮湿。最后把摄像机与防雷器的地线直接焊接在立杆上 的接地极上即可。做好防锈处理,及标示铭牌。 如现场土壤情况恶劣(石沙等不导电物质较多).则要使用增加接地体接触面积的材料了。利用降阻剂、 扁钢与角钢等. 具体措施: 前期操作如上,在浇混凝土基座前,应沿坑壁敷设厚度为150mm 的化学降阻剂,其中嵌入一根 1500×40×40×3mm的角钢,(铁)用40×3的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊 接,扁钢再与地下的角钢(铁)焊接好.地阻测试根据国标小于4欧姆即可。
8.监控立杆防水防尘防腐安全设计: (1)室外机箱采用一体化室外防水监控抱杆设备箱(详见室外杆箱大样图),室外机箱结构为露天 防雨箱设计。机箱高度为500mm,宽度为400mm,厚度为250mm米。 (2)箱体防护等级达到IP54防护等级。需要有机箱基础,整体美观,表面喷涂明显的警示标志。 (3)防腐处理采用热浸锌,在进行防腐处理前,应对钢构件进行有效的除锈,热浸锌厚度不小于 85um,锌层应均匀,用硫酸铜液作浸蚀试验时,4次以上不露铁,锌层应与金属本体结合牢固,经锤 击试验,锌层不剥离,不凸起。浸锌完毕后应进行钝化处理,并且48h盐雾试验合格。每100 m杆,其 轴线测量的直线度误差不超过0.5‰,杆全长直线误差不超过1‰。
